TP Kubernetes installé à la main - intégration multiprovider

Ce TP déploie un cluster Kubernetes multi-nœuds sur Scaleway en utilisant OpenTofu (fork open-source de Terraform). L’infrastructure inclut un réseau VPN sécurisé avec WireGuard, un cluster etcd séparé, et la configuration automatique de Kubernetes avec Cilium comme CNI.

Vue d’ensemble de l’architecture

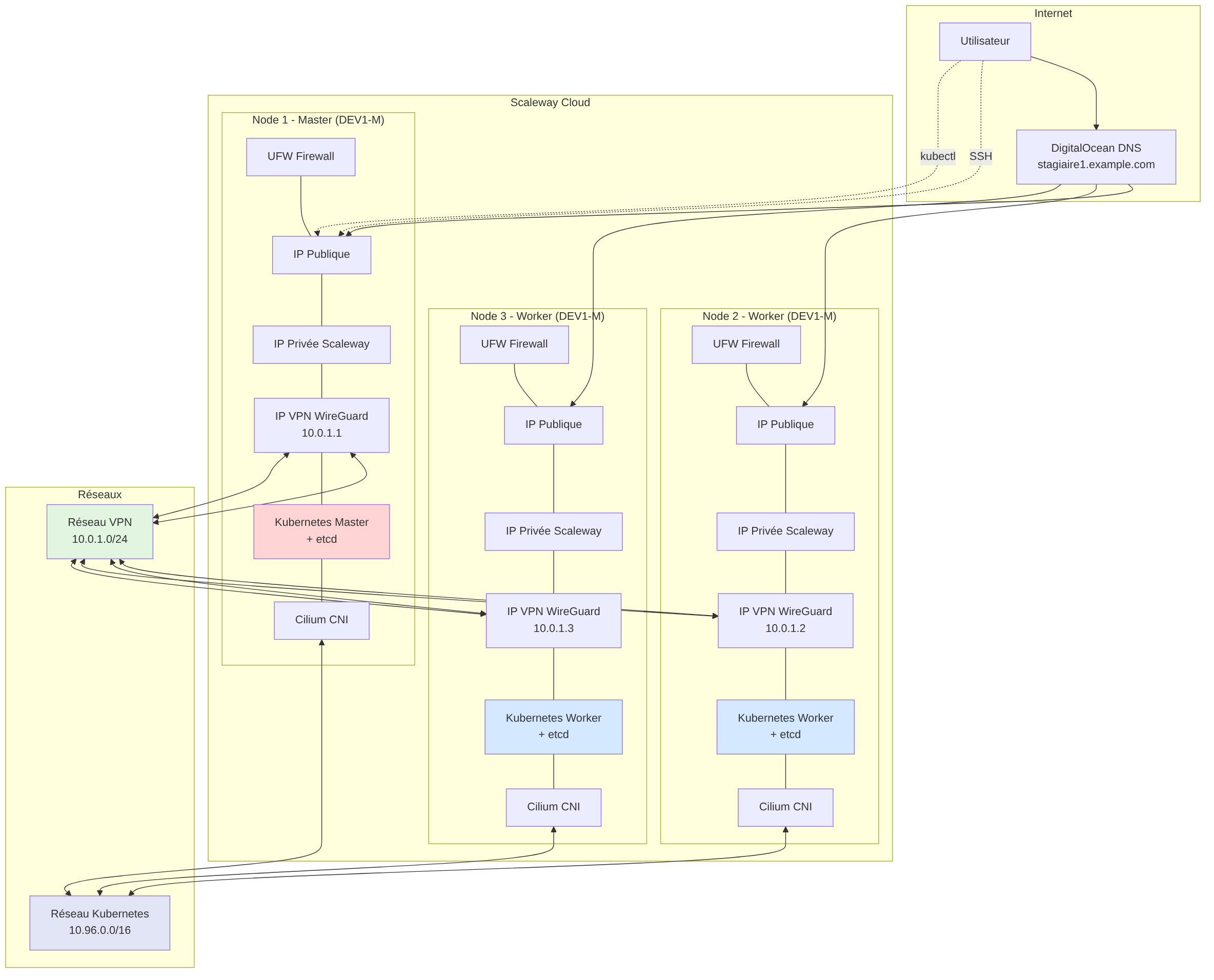

Schéma de l’infrastructure

Note : Le diagramme source est disponible dans le fichier images/architecture.mmd et peut être modifié puis recompilé avec la commande :
mmdc -i images/architecture.mmd -o images/architecture.png -t dark -b transparent -s 2 -w 1200

Structure des modules

Le projet utilise une organisation modulaire simplifiée où tous les modules sont regroupés dans un dossier modules/ unique. Cette approche facilite la navigation et la maintenance :

270_tp_kube_tofu/
├── tp_kube_tofu.md             # Ce document
├── main.tf                     # Configuration principale
├── variables.tf                # Variables globales
├── versions.tf                 # Versions des providers
├── images/                     # Diagrammes d'architecture
│   ├── architecture.mmd        # Source Mermaid
│   └── architecture.png        # Diagramme compilé
└── modules/                    # Tous les modules Terraform
    ├── scaleway/               # Provider Scaleway Cloud
    ├── digitalocean/           # Configuration DNS
    ├── wireguard/              # VPN WireGuard
    ├── ufw/                    # Pare-feu UFW
    ├── etcd/                   # Cluster etcd
    ├── kubernetes/             # Installation Kubernetes
    ├── swap/                   # Configuration du swap
    ├── nginx/                  # Déploiement nginx
    └── file_output/            # Génération de fichiers

Ordre de déploiement

Les modules sont déployés dans cet ordre précis pour respecter les dépendances :

1. scaleway : Création des serveurs virtuels sur Scaleway
2. swap : Configuration du swap (compatible avec Kubernetes)
3. digitalocean : Configuration des enregistrements DNS
4. wireguard : Établissement du réseau VPN sécurisé
5. ufw : Configuration des règles de pare-feu
6. etcd : Déploiement du cluster etcd
7. kubernetes : Installation et configuration du cluster
8. file_output : Génération des fichiers de configuration
9. nginx : Déploiement de l’application nginx sur Kubernetes

Configuration requise

Prérequis

1. OpenTofu ou Terraform >= 1.0
2. CLI Scaleway configuré avec un profil
3. Compte DigitalOcean avec un token API (pour DNS)
4. Clés SSH configurées dans Scaleway
5. Domaine avec DNS géré par DigitalOcean

Variables principales

# Nombre de nœuds du cluster
node_count = 3

# Nombre de nœuds etcd (doit être impair)
etcd_node_count = 3

# Domaine et sous-domaine
domain = "example.com"
subdomain = "stagiaire1"

# Format des noms d'hôtes
hostname_format = "kube-stagiaire1%d"

# Réseaux
overlay_cidr = "10.96.0.0/16"  # Réseau pods Kubernetes

# Configuration Scaleway
scaleway_zone = "fr-par-1"         # Paris, France
scaleway_type = "DEV1-M"           # Type d'instance (2 vCPU, 4GB RAM)
scaleway_image = "ubuntu_jammy"    # Image Ubuntu 22.04 (Jammy)
scaleway_profile = "default"       # Profil CLI Scaleway

Déploiement

0. Configuration préalable de Scaleway CLI

Avant de déployer, configurez la CLI Scaleway :

# Installer la CLI Scaleway
curl -s https://raw.githubusercontent.com/scaleway/scaleway-cli/master/scripts/get.sh | sh

# Configurer le profil (nécessite un token API Scaleway)
scw init

# Vérifier la configuration
scw config list

# Créer et configurer une clé SSH
scw account ssh-key create name=id_stagiaire public-key="$(cat ~/.ssh/id_rsa.pub)"

1. Configuration des variables

Créez un fichier terraform.tfvars :

# Configuration Scaleway (authentification via CLI profile)
scaleway_profile = "default"
scaleway_ssh_keys = ["nom-de-votre-cle-ssh"]

# Configuration DNS
digitalocean_token = "votre-token-digitalocean"
domain = "votre-domaine.com"
subdomain = "votre-sous-domaine"

2. Initialisation et déploiement

# Initialiser OpenTofu/Terraform
tofu init

# Vérifier le plan
tofu plan

# Déployer l'infrastructure
tofu apply

# Récupérer la configuration kubectl
scp root@<IP-MASTER>:/etc/kubernetes/admin.conf ~/.kube/config-scaleway
export KUBECONFIG=~/.kube/config-scaleway

# Vérifier le cluster
kubectl get nodes
kubectl get pods -A

3. Déploiement d’applications

Le module nginx déploie automatiquement un exemple nginx :

# Vérifier le déploiement nginx
kubectl get deployment nginx-deployment
kubectl get service nginx-service
kubectl get pods -l app=nginx

Composants déployés

Infrastructure

• 3 serveurs Ubuntu 22.04 (Jammy) sur Scaleway
• Instances DEV1-M (2 vCPU, 4GB RAM) pour tous les nœuds
• VPN WireGuard pour sécuriser les communications
• Pare-feu UFW avec règles restrictives

Kubernetes

• Kubernetes dernière version stable
• etcd cluster à 3 nœuds pour la haute disponibilité
• Cilium comme CNI (Container Network Interface)
• CoreDNS pour la résolution DNS interne
• Metrics Server pour les métriques

Sécurité

• Communication chiffrée via WireGuard
• Pare-feu UFW restrictif
• API Kubernetes accessible uniquement via VPN
• etcd sécurisé avec TLS

Module de déploiement nginx

Le module nginx utilise le provider Kubernetes pour déployer :

• Déploiement standard : nginx avec 3 réplicas et configuration de ressources
• Déploiement personnalisé : nginx avec page d’accueil custom via ConfigMap
• Services : ClusterIP pour accès interne et LoadBalancer pour accès externe
• Sondes de santé : liveness et readiness probes
• Namespace : namespace dédié (optionnel)

Ce module démontre l’utilisation du provider Kubernetes pour gérer des ressources directement depuis OpenTofu/Terraform.

Nettoyage

Pour détruire l’infrastructure :

# Détruire toutes les ressources
tofu destroy

# Nettoyer les fichiers générés
rm -f hosts kubeconfig.yaml

Points d’attention

1. Coûts : Les serveurs Scaleway sont facturés à l’heure
2. Authentification : Le provider Scaleway utilise le profil CLI configuré
3. DNS : La propagation DNS peut prendre quelques minutes
4. Firewall : Seuls les ports nécessaires sont ouverts
5. Swap : Le swap est maintenant supporté par Kubernetes (configuré via kubelet)
6. Backups : Pensez à sauvegarder les données etcd pour la production

Dépannage

Problèmes courants

1. Connexion SSH impossible : Vérifiez que votre clé SSH est bien configurée dans Scaleway
2. Authentification Scaleway : Vérifiez la configuration de votre CLI avec scw config list
3. DNS non résolu : Attendez la propagation DNS (jusqu’à 5 minutes)
4. Kubernetes non accessible : Vérifiez que WireGuard est actif sur tous les nœuds
5. Pods en erreur : Vérifiez les logs avec kubectl logs

Commandes utiles

# Vérifier l'état du cluster
kubectl cluster-info
kubectl get nodes -o wide

# Vérifier WireGuard
ssh root@<NODE-IP> "wg show"

# Vérifier etcd
ssh root@<NODE-IP> "etcdctl member list"

# Logs Kubernetes
kubectl logs -n kube-system <pod-name>
